Wie entsteht ein maritimes Lagebild

Ein maritimes Lagebild ist die möglichst aktuelle, zuverlässige und verständliche Darstellung dessen, was auf einem Seegebiet geschieht. Es zeigt beispielsweise Schiffe, ihre Positionen, Kurse und Geschwindigkeiten, aber auch Wetterlagen, Sperrgebiete, Infrastruktur sowie mögliche Gefahren. Es unterstützt damit unter anderem die Navigation, Verkehrslenkung, Seenotrettung, Grenz- und Umweltschutz sowie die Erkennung auffälliger Schiffsbewegungen.

Damit ein Lagebild belastbar ist, genügt eine einzelne Informationsquelle nicht. Ein Schiff kann etwa per Radar sichtbar sein, aber keine AIS-Meldung senden. Umgekehrt kann eine AIS-Meldung vorliegen, obwohl die aktuelle Position wegen Übertragungs- oder Datenfehlern überprüft werden muss. Die Sensorfusion führt die Daten unterschiedlicher Quellen zusammen und macht daraus ein gemeinsames, bewertetes Gesamtbild.

Die wichtigsten Datenquellen

Ein wesentliches Element ist das Automatic Identification System (AIS). Dabei senden ausgerüstete Schiffe über UKW-Funk automatisch Informationen wie Schiffskennung, Typ, Position, Kurs, Geschwindigkeit und Navigationsstatus. Diese Daten können von anderen Schiffen, Küstenstationen und – über Satelliten – auch außerhalb der Reichweite landgestützter Empfangsstationen genutzt werden. AIS ist jedoch eine Selbstauskunft: Die Informationen müssen daher auf Plausibilität geprüft und nach Möglichkeit mit unabhängigen Quellen abgeglichen werden.

Küstenradar erkennt Objekte auf der Wasseroberfläche unabhängig davon, ob sie AIS senden. Es liefert insbesondere Entfernung und Richtung eines Ziels. Dadurch ist Radar wichtig, um nicht kooperative, falsch identifizierte oder AIS-stumme Kontakte zu entdecken. Seine Reichweite hängt jedoch unter anderem von Standort, Antennenhöhe, Wetter, Seegang und der Größe des erfassten Objekts ab.

Satellitendaten erweitern den Blick auf große und abgelegene Seegebiete. Satelliten-AIS vergrößert die Reichweite der Schiffsverfolgung. Besonders bedeutsam sind Radar-Satelliten mit Synthetic Aperture Radar (SAR): Sie können die Meeresoberfläche wetter- und tageslichtunabhängig erfassen. Schiffe erscheinen dabei typischerweise als auffällige Punkte in der Aufnahme.

Weitere Quellen sind optische Kameras, Wärmebildsysteme, Sonar, Funkpeilung, Hafen- und Meldedaten sowie Wetter-, Strömungs- und Kartendaten. Diese ergänzenden Informationen helfen, Kontakte zu bestätigen, Risiken einzuordnen und das operative Umfeld korrekt zu bewerten.

Sensorfusion: Vom Rohsignal zum Lagebild

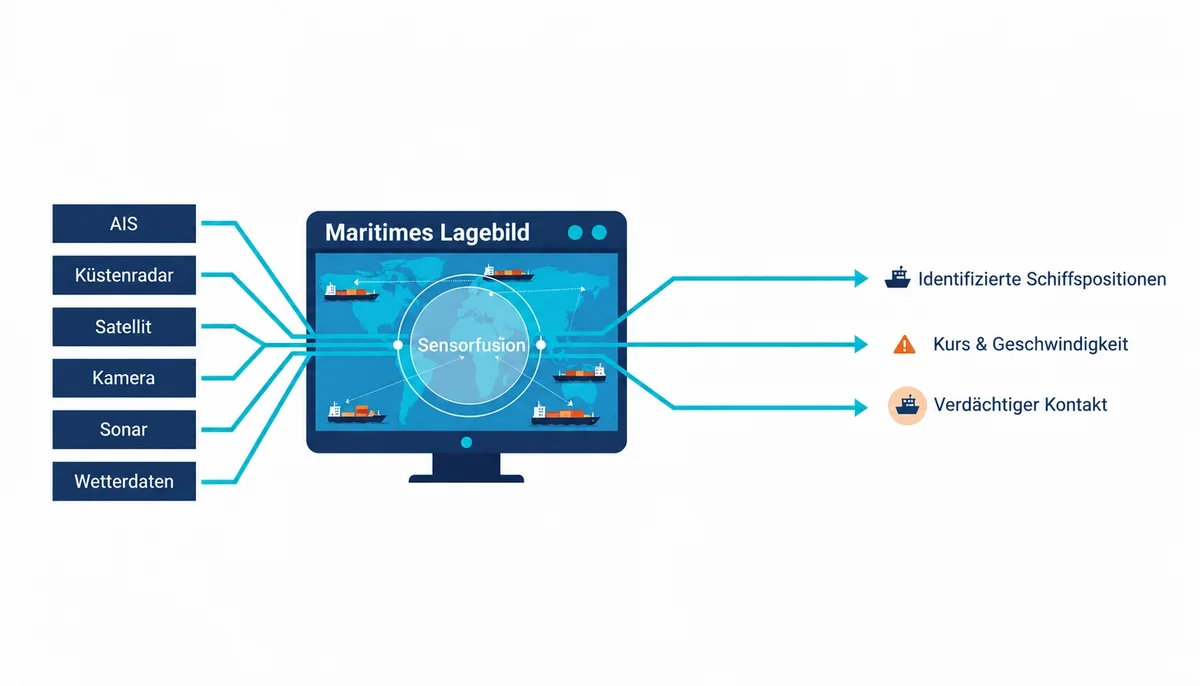

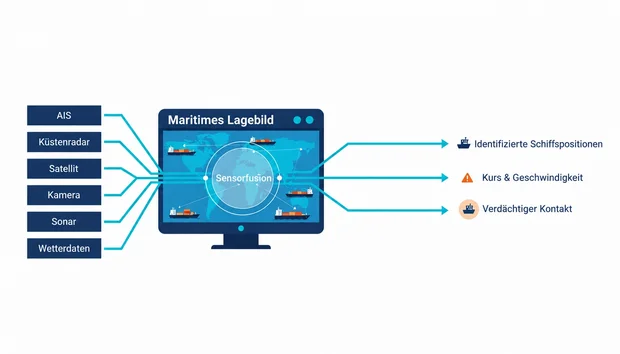

Sensorfusion bedeutet vereinfacht: Mehrere „Augen und Ohren“ beobachten dasselbe Seegebiet, und ein System prüft, welche Beobachtungen wahrscheinlich zum selben Objekt gehören. Aus AIS kann beispielsweise ein Frachtschiff mit Name und Kurs bekannt sein; das Radar liefert gleichzeitig einen Echo-Kontakt an nahezu derselben Position. Stimmen Ort, Zeit, Bewegungsrichtung und Geschwindigkeit überein, führt das System beide Informationen zu einem einheitlichen Schiffsziel zusammen. Diese Zuordnung wird als Datenassoziation oder Korrelation bezeichnet.

Der Ablauf lässt sich in fünf Schritten darstellen:

  1. Erfassen: Sensoren und externe Systeme liefern fortlaufend Meldungen, Messwerte oder Bilder.
  2. Vereinheitlichen: Unterschiedliche Datenformate, Zeitstempel und Koordinaten werden in ein gemeinsames Format überführt.
  3. Zuordnen: Das System entscheidet, welche Meldungen und Messungen zu demselben Schiff gehören.
  4. Bewerten: Die Informationen werden auf Qualität, Aktualität und Plausibilität geprüft; widersprüchliche Daten werden markiert.
  5. Darstellen und alarmieren: Das Ergebnis erscheint als verständliche Karte mit Tracks, Identitäten, Warnhinweisen und Prioritäten.

Das Resultat ist nicht einfach eine Ansammlung von Symbolen auf einer Karte. Ein gutes Lagebild verknüpft Erkennung, Identifikation, Bewegung und Kontext. Es beantwortet damit Fragen wie: Welches Schiff ist dort? Wohin fährt es? Ist sein Verhalten erwartbar? Besteht ein Risiko oder weiterer Prüfbedarf?

Warum mehrere Sensoren besser sind

Die Stärke der Sensorfusion liegt in den sich ergänzenden Eigenschaften der Sensoren. AIS liefert vor allem vom Schiff übermittelte Identitäts- und Bewegungsinformationen. Radar und SAR zeigen dagegen die physische Präsenz eines Ziels. Stimmen beide Seiten überein, steigt die Verlässlichkeit der Lagebewertung deutlich. Fehlt zu einem Radar- oder Satellitenkontakt eine passende AIS-Meldung, entsteht ein prüfwürdiger „unkooperativer“ oder nicht identifizierter Kontakt.

Ein Beispiel: Ein Lagezentrum erhält von einem Satellitenradar ein Schiffssignal in einem Schutzgebiet. Die Software sucht im selben Zeitraum nach AIS-Daten in der Umgebung. Findet sie eine passende Meldung, kann der Kontakt mit hoher Wahrscheinlichkeit identifiziert werden. Findet sie keine passende Meldung, wird er als unbekanntes Ziel markiert und kann durch Küstenradar, Kamera oder ein Einsatzmittel weiter überprüft werden. SAR-AIS-Korrelation ist dabei ein zentraler Verarbeitungsschritt für die maritime Überwachung.

Darstellung für die operative Nutzung

In einer Lagekarte wird jedes erkannte Schiff üblicherweise als Symbol mit Bewegungsvektor angezeigt. Zusätzliche Angaben können Name, Kennung, Schiffstyp, Kurs, Geschwindigkeit, letztes Update und Vertrauensniveau sein. Farben und Symbole helfen bei der Priorisierung: Ein bestätigtes, regulär fahrendes Schiff wird anders angezeigt als ein Ziel ohne AIS-Zuordnung, ein Fahrzeug in einer Sperrzone oder ein Schiff mit ungewöhnlichem Bewegungsmuster.

Die Bewertung erfolgt stets im Kontext. Ein langsames Schiff nahe einer Hafeneinfahrt kann normal sein, während dieselbe Bewegung in einem Schutzgebiet oder in unmittelbarer Nähe kritischer Infrastruktur einen Alarm auslösen kann. Wetter, Sicht, Strömung, Verkehrsdichte, Schutzgebiete und bekannte Fahrtrouten sind daher wichtige Bestandteile des Lagebilds.

Grenzen und Qualitätskontrolle

Sensorfusion erhöht die Qualität eines Lagebilds, ersetzt aber keine fachliche Prüfung. AIS-Daten können unvollständig, verspätet oder fehlerhaft sein. Radar kann durch Störungen oder ungünstige Umgebungsbedingungen beeinflusst werden. Satellitendaten stehen nicht immer kontinuierlich zur Verfügung und benötigen je nach Dienst eine Verarbeitung. Deshalb sind Zeitstempel, Datenqualität, Unsicherheitsangaben und die Nachvollziehbarkeit der Zuordnung entscheidend.

In der Praxis gilt: Je wichtiger eine Entscheidung ist, desto stärker sollten mehrere unabhängige Quellen einbezogen werden. Die Kombination aus automatisierter Vorbewertung und menschlicher Analyse schafft ein belastbares Lagebild und reduziert Fehlalarme.

Fazit

Ein maritimes Lagebild entsteht durch das Zusammenführen vieler einzelner Beobachtungen zu einer gemeinsamen, zeitlich aktuellen und bewerteten Darstellung.
Sensorfusion verbindet dabei insbesondere AIS, Küstenradar und Satellitendaten mit weiteren Informationen wie Kamera-, Wetter- und Kartendaten.
So werden Schiffe nicht nur sichtbar, sondern möglichst eindeutig identifiziert, kontinuierlich verfolgt und im jeweiligen Kontext bewertet.

Der entscheidende Vorteil lautet: Kein Sensor ist allein perfekt.
Erst das abgestimmte Zusammenspiel verschiedener Datenquellen ermöglicht es, Lücken zu schließen, Widersprüche aufzudecken und Risiken im maritimen Raum frühzeitig zu erkennen.
