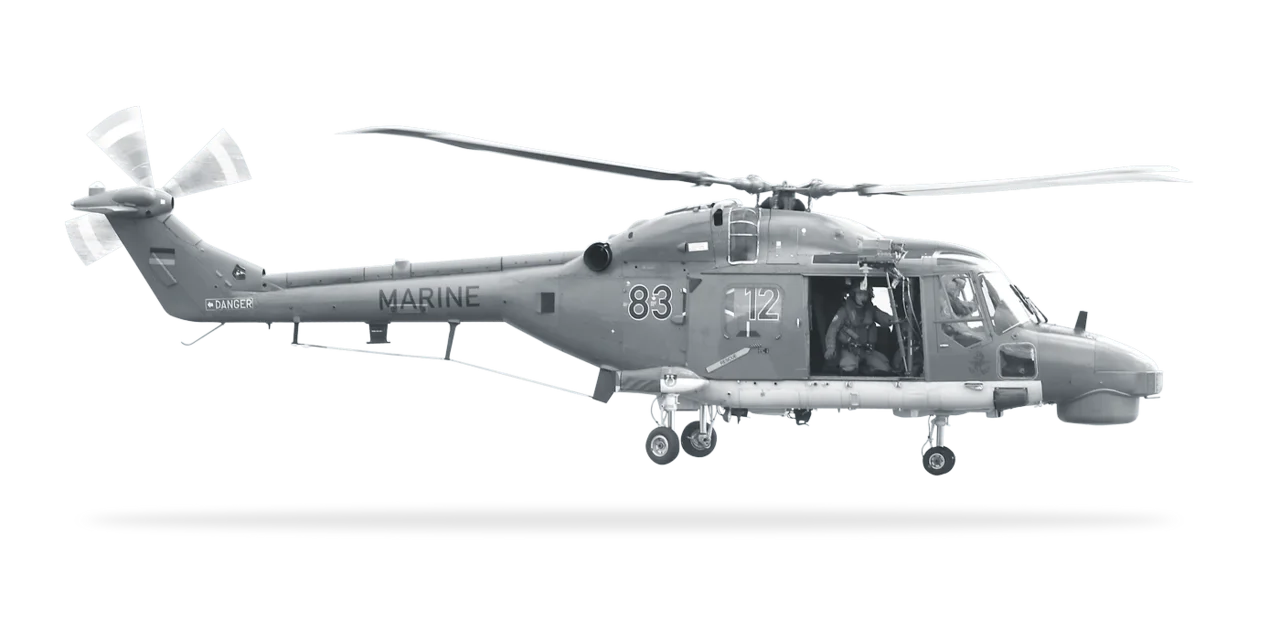

Mk88A Sea Lynx – der fliegende Arm der deutschen Fregatten

Entwicklung und Einführung bei der Deutschen Marine

Der Sea Lynx entstand aus dem britischen Mehrzweckhubschrauber Westland Lynx. Für den maritimen Einsatz wurde das Luftfahrzeug an die besonderen Anforderungen des Flugbetriebs auf Kriegsschiffen angepasst. Dazu gehörten eine korrosionsgeschützte Zelle, klappbare Rotorblätter, eine kompakte Bauweise sowie Ausrüstung für die U-Boot-Jagd und den Einsatz bei schwierigen Wetterbedingungen.

Die ersten deutschen Maschinen wurden 1981 als Sea Lynx Mk88 in Dienst gestellt. In den folgenden Jahrzehnten erfolgte eine umfangreiche Modernisierung. Bereits vorhandene Hubschrauber wurden umgerüstet und durch neu beschaffte Maschinen ergänzt. Die modernisierte Ausführung erhielt die Bezeichnung Mk88A. Das Kürzel „Mk“ steht für das englische Wort „Mark“ und bezeichnet eine bestimmte Variante oder Entwicklungsstufe eines Waffensystems.

Zu den auffälligsten Merkmalen des Mk88A gehörten das unter dem Bug angebrachte Rundumradar Seaspray 3000 und der darüber montierbare Infrarotsensor. Mit diesen Systemen konnte der Hubschrauber Schiffe und andere Kontakte auch bei Nacht sowie unter ungünstigen Sichtverhältnissen aufklären.

Die Sea Lynx waren zuletzt beim Marinefliegergeschwader 5 auf dem Fliegerhorst Nordholz stationiert. Die Bundeswehr führte den Verband mit insgesamt 22 Hubschraubern dieses Typs.

Der verlängerte Arm der Fregatte

Ein Sea Lynx war nicht lediglich ein zusätzliches Transportmittel, sondern ein fester Bestandteil des Waffensystems Fregatte. Der Hubschrauber vergrößerte den Aufklärungs- und Wirkungsbereich seines Mutterschiffes erheblich. Während die Sensoren einer Fregatte durch die Erdkrümmung und die Reichweite ihrer eigenen Anlagen begrenzt sind, konnte der Sea Lynx weit vorausfliegen und dort nach Schiffen oder U-Booten suchen.

Deutsche Fregatten konnten in der Regel zwei Sea Lynx einschiffen. Für ihren Betrieb gingen neben den fliegenden Besatzungen auch Techniker, Waffenmechaniker und weitere Spezialisten an Bord. Eine vollständige Bordhubschrauberkomponente umfasste ungefähr 18 Marineflieger.

Damit die Maschinen in den vergleichsweise kleinen Schiffshangar passten, wurden ihre Hauptrotorblätter nach hinten geklappt. Bei Start und Landung mussten Hubschrauber- und Schiffsbesatzung eng zusammenarbeiten. Seegang, Wind, schlechte Sicht und die Bewegungen des Flugdecks stellten dabei hohe Anforderungen an die Piloten. Nach dem Aufsetzen konnte der Hubschrauber mit einem Haken an einem Gitter im Flugdeck festgehalten und anschließend zusätzlich verzurrt werden.

Hauptaufgabe U-Boot-Jagd

Die wichtigste militärische Aufgabe des Mk88A Sea Lynx war die U-Boot-Jagd. Dafür konnte er mit dem Tauchsonar AN/AQS-18 ausgerüstet werden. Der Hubschrauber flog in das vermutete Aufenthaltsgebiet eines U-Bootes, ging dort in den Schwebeflug und ließ den Sonarkörper an einem Kabel ins Wasser hinab.

Durch das Absenken des Sonars in unterschiedliche Wassertiefen konnte die Besatzung verschiedene Wasserschichten untersuchen. Das war wichtig, weil Temperatur, Salzgehalt und Druck die Ausbreitung von Schallwellen beeinflussen. Ein U-Boot konnte sich dadurch unter bestimmten Bedingungen der Ortung durch ein Schiffssonar entziehen. Der Hubschrauber war dagegen in der Lage, seine Suchposition und die Tiefe seines Sensors schnell zu verändern.

Häufig arbeiteten zwei Sea Lynx als Team:

• Der als „Dipper“ bezeichnete Hubschrauber trug das Tauchsonar und übernahm die Suche, Ortung und Verfolgung des Unterwasserkontaktes.
• Der „Pony“ genannte zweite Hubschrauber war mit Torpedos bewaffnet und hielt sich für einen möglichen Waffeneinsatz bereit.

Für die Bekämpfung eines U-Bootes konnte der Sea Lynx zwei Leichtgewichtstorpedos der Typen Mk46 oder MU90 mitführen. Durch dieses Zusammenwirken wurde der U-Boot-Abwehrbereich einer Fregatte deutlich über die Reichweite ihrer schiffseigenen Sensoren und Torpedos hinaus erweitert.

Aufklärung und Seeraumüberwachung

Das Seaspray-3000-Rundumradar ermöglichte dem Mk88A die Erfassung und Verfolgung von Schiffen in einem weiten Seegebiet. Ergänzend konnte ein FLIR-System eingesetzt werden. Diese Wärmebildkamera unterstützte die Besatzung bei der Identifizierung von Kontakten bei Dunkelheit und schlechter Sicht.

Ein Sea Lynx konnte verdächtige Schiffe anfliegen, fotografieren und wichtige Informationen an die Operationszentrale der Fregatte übermitteln. Dazu gehörten beispielsweise der Schiffstyp, Kurs, Geschwindigkeit, Kennzeichnung und sichtbare Aktivitäten an Deck. Auf diese Weise trug der Hubschrauber wesentlich zum maritimen Lagebild eines Flottenverbandes bei.

Boarding-Operationen

Bei der Kontrolle verdächtiger Handelsschiffe konnte der Sea Lynx Soldaten eines Boarding-Teams schnell an ihren Einsatzort bringen. Die Einsatzkräfte wurden entweder auf einem geeigneten Deck abgesetzt oder seilten sich im sogenannten Fast-Roping-Verfahren aus dem schwebenden Hubschrauber ab.

Zur Sicherung einer Boarding-Operation konnte eine Maschine mit einem schweren Maschinengewehr im Kaliber 12,7 Millimeter ausgerüstet werden. Dieser Hubschrauber schützte die zweite Maschine und das eingesetzte Boarding-Team. Besonders bei Einsätzen gegen Piraterie und bei der Überwachung von Embargomaßnahmen war diese Fähigkeit von großer Bedeutung.

Rettungs- und Transportaufgaben

Obwohl die U-Boot-Jagd im Mittelpunkt stand, war der Mk88A vielseitig einsetzbar. Mit seiner Rettungswinde konnte er über Bord gegangene Personen oder Schiffbrüchige aus dem Wasser aufnehmen. Während eines Flugbetriebes auf See stand deshalb regelmäßig ein Hubschrauber für mögliche Notfälle bereit.

Weitere Aufgaben waren:

• Transport von Personal zwischen Schiffen
• Beförderung kleinerer Material- und Versorgungsgüter
• medizinische Evakuierung von Verletzten
• Unterstützung von Spezialkräften und Boarding-Teams
• Aufklärung und Identifizierung unbekannter Schiffe
• Verbindungseinsätze innerhalb eines Flottenverbandes

Gerade diese Vielseitigkeit machte den Sea Lynx für die Flotte besonders wertvoll.

Weltweite Einsätze

Der Mk88A Sea Lynx begleitete deutsche Fregatten bei zahlreichen Einsätzen, Übungen und internationalen Flottenverbänden. Dazu gehörten unter anderem die EU-Anti-Piraterie-Mission Atalanta am Horn von Afrika, NATO-Verbände, Einsätze zur Sicherung wichtiger Seewege und multinationale Manöver.

Auch beim Indo-Pacific Deployment 2024 begleiteten zwei Sea Lynx den deutschen Marineverband. Sie dienten als verlängerter Arm der Schiffe und waren in zahlreiche Übungen mit internationalen Partnern eingebunden. Während des deutschen Beitrags zur EU-Mission Aspides im Roten Meer ergänzten ebenfalls zwei Sea Lynx die Fähigkeiten der eingesetzten Fregatte.

Diese Missionen zeigten, dass das ursprünglich für die U-Boot-Abwehr des Kalten Krieges entwickelte Luftfahrzeug auch bei moderner Seeraumüberwachung, Aufklärung und maritimer Sicherheitsvorsorge eingesetzt werden konnte.

Besatzung

Die Besatzung bestand abhängig vom Auftrag aus zwei oder drei Personen. Bei der U-Boot-Jagd waren normalerweise folgende Funktionen besetzt:

• Pilot
• Copilot
• Sonar- beziehungsweise Sensoroperator

Der Operator bediente das Tauchsonar und wertete die empfangenen Signale aus. Gleichzeitig stand die Hubschrauberbesatzung in enger Verbindung mit der Operationszentrale der Fregatte. Die erfolgreiche U-Boot-Jagd erforderte deshalb ein präzises Zusammenspiel zwischen Luftfahrzeug, Schiffssensoren und militärischer Führung.

Technische Daten des Mk88A Sea Lynx

Ablösung durch den NH90 Sea Tiger

Nach 45 Jahren erreicht der Sea Lynx 2026 das Ende seiner Dienstzeit. Alterung, steigender Instandhaltungsaufwand und die begrenzten Möglichkeiten zur weiteren Modernisierung machten die Einführung eines Nachfolgers notwendig. Die vollständige Außerdienststellung ist bis zum Ende des Jahres 2026 vorgesehen.

Seine Aufgaben übernimmt der NH90 MRFH Sea Tiger. Der neue Mehrrollen-Fregattenhubschrauber verfügt über moderne Avionik, ein leistungsfähiges Tauchsonar, Sonarbojen, elektrooptische Sensoren und verbesserte Systeme zur elektronischen Aufklärung. Als Bewaffnung sind Torpedos und Seezielflugkörper vorgesehen.

Der erste Sea Tiger wurde der Deutschen Marine im Dezember 2025 übergeben. Insgesamt sollen bis 2030 insgesamt 31 Maschinen zulaufen. Der Sea Tiger übernimmt damit nicht nur die bisherigen Aufgaben des Sea Lynx, sondern erweitert die Fähigkeiten der Fregatten bei der U-Boot-Bekämpfung und der Überwasserseekriegsführung erheblich.

Ein prägendes Kapitel der Marineflieger

Der Mk88A Sea Lynx prägte den Bordflugbetrieb der Deutschen Marine über vier Generationen von Marinefliegern hinweg. Seine Wendigkeit, seine kompakte Bauweise und sein breites Einsatzspektrum machten ihn zu einem zuverlässigen Bestandteil der Flotte.

Von der U-Boot-Jagd im Nordatlantik über die Pirateriebekämpfung am Horn von Afrika bis zu Übungen im Indo-Pazifik blieb der Sea Lynx stets eng mit den deutschen Fregatten verbunden. Mit seiner Außerdienststellung endet 2026 eine bedeutende Epoche der deutschen Marineflieger. Der NH90 Sea Tiger tritt nun seine Nachfolge an – doch der Sea Lynx wird als fliegender Arm der Fregatten einen festen Platz in der Geschichte der Deutschen Marine behalten.
